閉式冷卻塔
閉式冷卻塔一體機適用范圍
閉式冷卻塔一體機主要是為了方便用戶安裝而設計。該系列閉式冷卻塔集成了閉式冷卻塔主機、循環水泵、循環水箱、電控箱一體。用戶只需要將進出水管與閉式冷卻塔對接即可。使得用戶安裝閉式冷卻塔與連接水管的過程變得十分方便。因此該款閉式冷卻塔廣泛應用于中頻電爐電源冷卻，整流柜冷卻及流量不超過60立方米每小時的使用工況。
閉式冷卻塔一體機運行原理

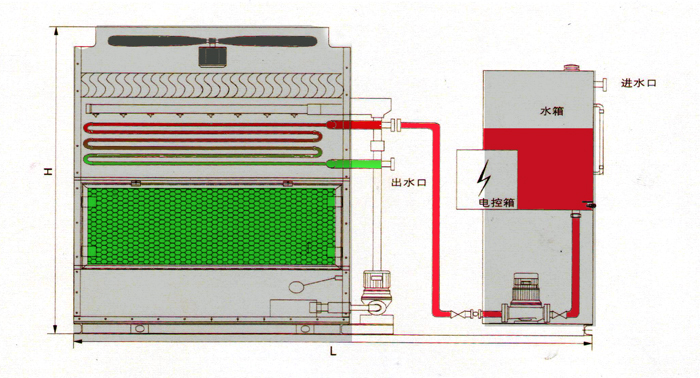

該系列閉式冷卻塔已經集成了主機、循環泵、循環水箱和控制箱。在管道連接上，以整流柜冷卻為例。用戶將軟化水接入循環水箱內。循環水泵從軟化水箱內吸水，然后泵入冷卻塔內。經過冷卻塔冷卻后的軟化水，被送入整流柜。然后在整流柜內被分散輸送到各個晶閘管及整流電子元件中。從整流柜回來的高溫水，被送回循環水箱，再一次被水泵泵入冷卻塔冷卻，進行第二次循環。
電氣控制部分，閉式冷卻塔的控制系統裝有溫度傳感器。傳感器安裝在循環水的官道上，原理很簡單。傳感器識別水溫，控制箱根據水溫對冷卻塔的風機、噴淋泵發出開啟或關閉的信號。當然，用戶可以選擇變頻控制。風機和噴淋泵會根據水溫高低變頻運行。
閉式冷卻塔一體機的組成
主機：主機采用逆流式閉式冷卻塔結構。外殼采用鍍鋁鋅板或不銹鋼板制作。換熱器搭配T2紫銅列管式換熱器。引風式閉式冷卻塔。
循環水箱：循環水箱采用2mm厚度的304不銹鋼鋼板折邊焊接而成，而非市場常見的不銹鋼水箱。水箱上帶自動補水口，液位標記裝置，高低液位報警裝置等。
循環水泵：循環水泵采用國內知名品牌水泵。電機全部采用380V，IF55，F(xiàn)級。質量保證至少3年以上。
控制箱：電器控制系統全部采用知名品牌電器原件，接線端子采用菲尼克斯品牌，指示燈等開關原件采用施耐德或西門子等品牌。
|
